Гидравлический гонг, Reliable (США)

Описание

Гидравлический гонг предназначен для звукового оповещения о срабатывании установки пожаротушения. Может использоваться с водосигнальными, сухими и дренчерными клапанами

Инструкция по эксплуатации

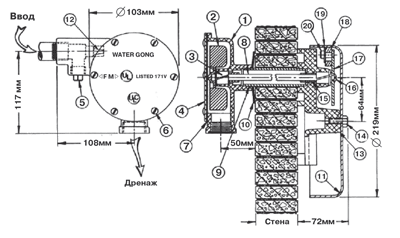

• Сделайте отверстие в стене для трубы диаметром 20 мм.
• Сделайте гильзу приводного вала (деталь 9), прибавив к толщине стены 40 мм.
• Соедините гильзу приводного вала с кронштейном (деталь 13), не трогая болт (деталь 14), и поместите эту конструкцию снаружи стены (при этом гильза приводного вала должна быть внутри стены).
• Вытащите 6 винтов (деталь 6) из крышки (деталь 4), удалите прокладку (деталь 7) и колесо Пелтона из корпуса (деталь 1).
• Установите приводной вал (деталь 8) в гильзу, зацепив подшипник приводного вала (деталь 15).
• Закрепите колесо Пелтона, вращая его руками, убедитесь, что оно установлено ровно.
• Закрепите крышку, прокладку крышки шестью винтами.
