Ороситель спринклерный 1" модели HL-22 ESFR, Reliable (США)
Описание:
Ороситель спринклерный 1" модели HL-22 ESFR, Reliable (США)
Описание
Ороситель HL-22 ESFR предназначена для защиты следующих складских помещений: высокостеллажных, упакованное хранение и хранение штабелированных на поддонах упаковок на однорядных, двухрядных и переносных разборных стеллажах с высотой потолков до 14,6 м и высотой складирования до 13 м с минимальной шириной прохода 2,4 м.
Принцип работы
Рабочим механизмом является надежная плавкая вставка. Во время пожара температура окружающей среды повышается, расплавляя вставку. Когда температура окружающей среды достигает расчетной температуры, вставка разрушается. В результате отверстие оросителя освобождается от уплотняющих деталей, вода поступает на розетку оросителя, которая разбрызгивает ее, локализуя и ликвидируя возгорание.
| Наименование модели | Описание |
| RA1011 | Ороситель спринклерный розеткой вниз, HL-22 (типа ESFR) 1”, К-320 |
Таблица температур
| Тип | Т срабатывания | Тmax окр. среды | Цвет рамки | ||
|---|---|---|---|---|---|
| °F | °C | °F | °C | ||
| Обычный | 165 | 74 | 100 | 38 | Бесцветный |
| Средний | 212 | 100 | 150 | 66 | Белый |
| Высота здания | UL | FM, VdS и LPCB | ||
|---|---|---|---|---|
| Давление | Поток | Давление | Поток | |
| 14,6 м | 0,38 МПа | 624 л/мин | 0,38 МПа | 624 л/мин |
| 13,7 м | 0,28 МПа | 537 л/мин | 0,34 МПа | 597 л/мин |
| 12,2 м | 0,28 МПа | 537 л/мин | 0,31 МПа | 567 л/мин |
| 10,7 м | 0,24 МПа | 503 л/мин | 0,24 МПа | 503 л/мин |
| 9,1 м | 0,17 МПа | 423 л/мин | 0,17 МПа | 423 л/мин |

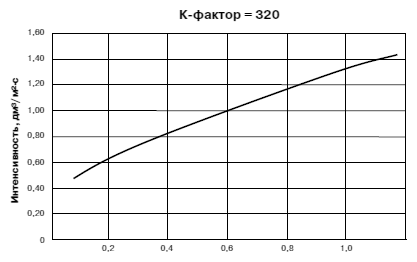

График зависимости интенсивности орошения от давления
