Ороситель для высокостеллажного пожаротушения модели V розеткой вниз (США)
Ороситель для высокостеллажного пожаротушения модели V розеткой вниз (США)
Описание
Ороситель разработан для тушения пожаров в одно-, двух- и многоярусных стеллажах с пластиковыми изделиями группы А, плотно упакованными в картонные коробки, с высотой хранения 10,7 метров и максимальной высотой потолка 12,2 метра.
Принцип работы
Рабочим механизмом является надежная плавкая вставка. Во время пожара температура окружающей среды повышается, расплавляя вставку. Когда температура окружающей среды достигает расчетной температуры, вставка разрушается. В результате отверстие оросителя освобождается от уплотняющих деталей, вода поступает на розетку оросителя, которая разбрызгивает ее на зону орошения, локализуя и ликвидируя возгорание.
Спецификация
| № | Наименование | Материал |
|---|---|---|
| 1 | Дефлектор | Бронза согласно UNS C51000 |
| 2 | Плавкая вставка | Никель согласно UNS N02200 |
| 3 | Рычаг | Монель согласно UNS N04400 |
| 4 | Заправочный винт | Нержавеющая сталь согласно UNS S31600 |
| 5 | Колпачок | Нержавеющая сталь согласно UNS S31600 |
| 6 | Уплотнение | Тефлоновая* лента |
| 7 | Стойка | Монель согласно UNS N04400 |
| 8 | Рама | Стойкая к коррозии цинковых сплавов. Латунное литье под давлением |
Технические характеристики
| Размер резьбы | 25 мм (1") |
| К-фактор | 368 |
| Макс. рабочее давление | 1,2 МПа |
| Заводские гидравлические испытания | 3,45 МПа |
| Температура срабатывания | 72°С, 100°С, 141°С |
| Подвесной LP-46 (V4601) для мокрых систем Класс I-IV и пластиковые изделия группы А, плотно упакованные в картонные коробки Укладка навалом, на паллете, полке или в контейнере Условия хранения для открытых стеллажей |
||
|---|---|---|
| Хранение | ||
| Высота потолка до 40 футов/12,2 м и высота хранения до 35 футов/10,7 м | Число спринклеров | 12 |
| Давление на выходе (фунты/кв.дюйм/кПа) | 30/207 | |
| Нагрузка системы (галл/мин/л/мин) | 1656/6269 | |
| Высота потолка 30 футов/9,1 м и высота хранения 25 футов/7,6 м | Число спринклеров | 12 |
| Давление на выходе (фунты/кв.дюйм/кПа) | 10/69 | |
| Нагрузка системы (галл/мин/л/мин) | 956/3619 | |
| Высота потолка 20 футов/6,1 м и высота хранения 15 футов/4,6 м | Число спринклеров | 12* |
| Давление на выходе (фунты/кв.дюйм/кПа) | 7/48* | |
| Нагрузка системы (галл/мин/л/мин) | 800/3028* | |
Данные на основе спецификаций по предотвращению потерь FM Global 8-9.
Расстояние между дефлекторами 10 футов x 10 футов/3 м x 3 м, расстояние от дефлектора до потолка 12"/305 мм.
Расстояние между спринклерами
| Высота потолка (до и включительно) | ||
|---|---|---|
| 30 футов/9 м | Минимальное линейное расстояние между спринклерами | Максимальное линейное расстояние между спринклерами |
| 8 футов/2,4 м | 12 футов/3,6 м | |
| Минимальная площадь покрытия | Максимальная площадь покрытия | |
| 80 футов2/7,5 м2 | 100 футов2/ 9,3м2 | |
| больше 30 футов/9 м и до 40 футов/12,3 м | Минимальное линейное расстояние между спринклерами | Максимальное линейное расстояние между спринклерами |
| 8 футов/2,4 м | 10 футов/3 м | |
| Минимальная площадь покрытия | Максимальная площадь покрытия | |
| 80 футов2/ 7,5 м2 | 100 футов2/ 9,3 м2 |
Расстояние спринклера от стены
Располагайте автоматические спринклеры с учетом стен (замеряя перпендикуляр к стене) следующим образом:
- Минимальная горизонтальная дистанция: 4"/100 мм
- Максимальная горизонтальная дистанция, если не указано иначе в технических паспортах FM Global или руководствах по допускам FM Global:
(a) Угол стены более 90°: 5 футов/1,5 м
(b) Угол стены равен или менее 90°: 7 футов/2,1 м
Расстояние спринклера от потолка
Расположить центральную линию термического сенсорного элемента автоматического спринклера по вертикали на расстоянии от потолка следующим образом:
- Минимальное вертикальное расстояние: 4"/100 мм для неровного.
- Максимальное вертикальное расстояние: спринклеры со стандартным быстродействием или спринклеры с увеличенной зоной покрытия 12"/300 мм в помещениях с потолком любой высоты.
Применение по UL, NFPA 13
Объект: пластиковые изделия группы А, плотно упакованные в картонные коробки.
Условия хранения: открытые одно-, двух- и многоярусные стеллажи с проходами не менее 4 футов.
Высота: хранение 40 футов/12,2 м максимум, 35 футов/10,7 м максимум.
Расчетный расход: 15 наиболее удаленных друг от друга спринклеров с минимальным давлением на выходе 23 фунтов/кВ. дюйм/159 кПа.
или
Высота: хранение 30 футов/9,1 м максимум, 25 футов/7,6 м максимум
Расчетный расход: 15 наиболее удаленных друг от друга спринклеров с минимальным давлением на выходе 10 фунтов/кВ. дюйм/69 кПа.
Расход на шланге и продолжительность подачи воды: по NFPA 13 для спринклеров CMSA.
Установка по: NFPA 13 для спринклеров CMSA Инструкции, относящиеся к помехам: NFPA 13 для спринклеров ESFR.
| Конструктивные критерии UL – хранение предметов класса I-IV и пластика на паллетах, навалом, в контейнерах, на простых, двойных и многокомпонентных стеллажах (не включены полки для свободного хранения) в помещениях с потолком до 40 футов/12,2 м включительно, с применением подвесных спринклеров LP-46 со специальной программой управления режимами. | ||||||
|---|---|---|---|---|---|---|
| Конфигурация | Класс объектов | Максимальная высота потолка/крыши | Число спринклеров | Минимальное рабочее давление | ||
| Стеллажи для укладки навалом, на паллете, полке или в контейнере, а также бескорпусные стеллажи (не контейнеры без крышки или полки для свободного хранения) | Класс I-IV и пластиковые изделия, плотно упакованные в картонные коробки | 30 футов* | 9,1 м | 15 наиболее удаленных | 10 фунтов на кв. дюйм | 69 кПа |
| 40 футов* | 12,0 м | 15 наиболее удаленных | 23 фунта на кв. дюйм | 159 кПа | ||
* Допуск на расход на шланге и продолжительность подачи воды по NFPA 13 для спринклеров со специальной программой управления режимами

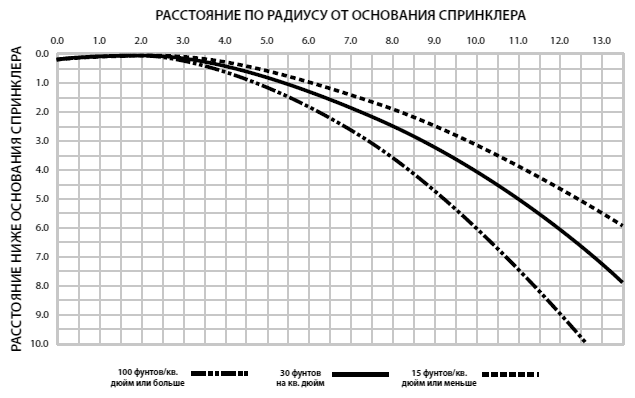

Карта орошения
